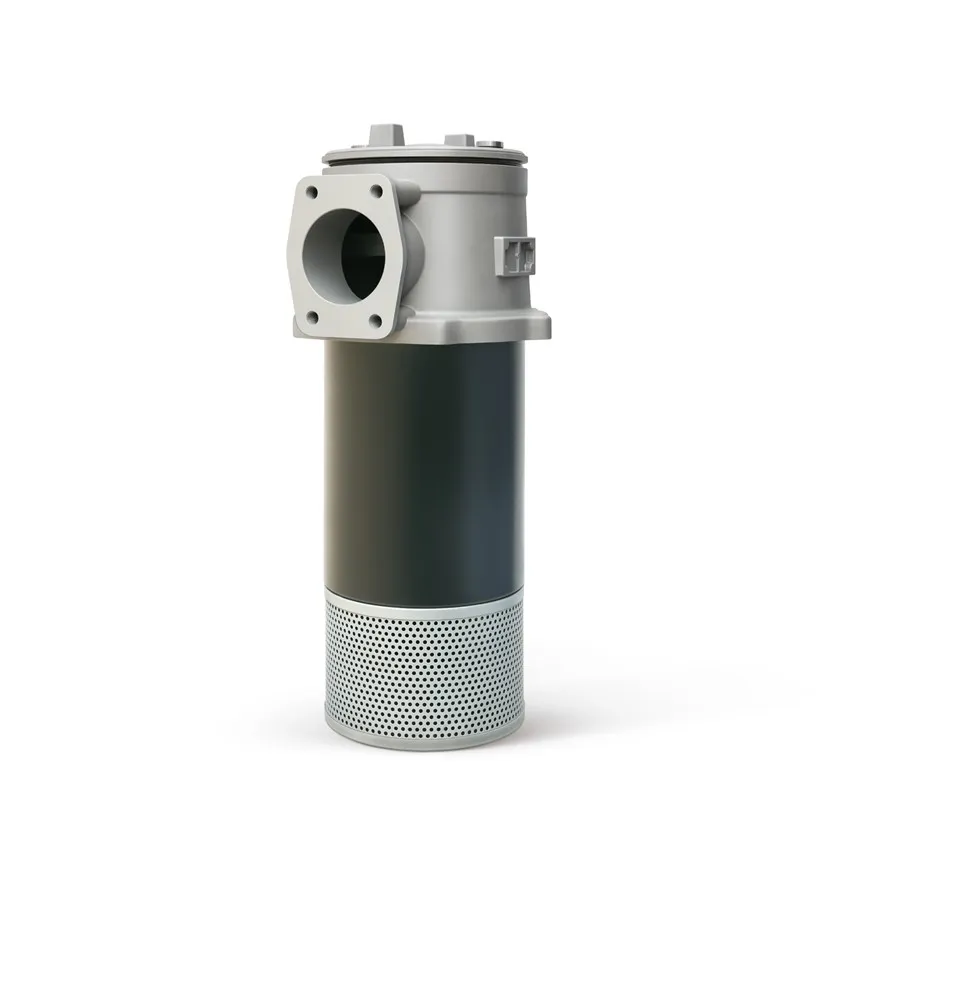

Samotěsnicí zpětný olejový filtr s přímým zpětným chodem RFB

Samotěsnící zpětný filtr řady RFB s přímým zpětným vedením

      ●Řada RFB samotěsnících magnetických zpětných olejových filtrů s přímým zpětným chladičem se používá především pro jemnou filtraci zpětných proudů oleje hydraulického systému. Filtrují kovové částice vznikající opotřebením součástí v hydraulickém systému a také nečistoty, jako jsou pryžové nečistoty z opotřebovaných těsnění, a zajišťují, že olej proudící zpět do nádrže zůstane čistý.

Hlavní rys

●Tento filtr lze nainstalovat přímo na horní, boční nebo spodní stranu olejové nádrže. Hlava filtru je vystavena vně olejové nádrže a válec je částečně ponořen do olejové nádrže, což zjednodušuje potrubí systému a uspořádání systému je kompaktnější.

●Vybaveno obtokovým ventilem: Během spouštění studeného oleje, když je teplota kapaliny v systému příliš nízká, mohou pulzace průtoku a další faktory způsobit nadměrný rozdílový tlak na filtru, což zabrání provozu hlavního stroje. Navíc v případech, kdy se filtrační vložka ucpe nečistotami, obtokový ventil zapojený paralelně pod krytem filtru se automaticky otevře při rozdílovém tlaku 0,4 MPa, čímž ochrání filtrační vložku a zajistí normální provoz filtru. Systém.

●Se zpětným ventilem: Filtr je umístěn na boku a dně nádrže, takže při výměně filtrační vložky nevytéká olej z nádrže.

●K dispozici je difuzér toku kapaliny, který se skládá z difuzoru toku kapaliny a spodní části válce, což umožňuje, aby vratný olej plynule proudil do olejové nádrže, což ztěžuje vytváření bublin, snižuje zpětný vstup vzduchu a snižuje turbulence usazených znečišťujících látek a zajištění hrubé filtrace při otevření obtokového ventilu.

●Vybaveno kombinovaným vizuálním indikátorem a elektrickým signalizačním zařízením, stejně jako přepadovou trubicí a lapačem nečistot: Jak se filtrační vložka postupně zanáší, lze úroveň zanesení sledovat na vizuálním indikátoru a současně lze zapnout elektrický signál. odeslána, když je dosaženo prahu signalizace 0,35 MPa. Přepadová trubka a lapač nečistot jsou instalovány ve spodní části filtrační vložky, což umožňuje snadné vyjmutí spolu s filtrační vložkou během výměny, čímž se zabrání kontaminaci padáním zpět do olejové nádrže.

●Vyznačuje se snadnou instalací, připojením a výměnou filtračního prvku: Vstup oleje je připojen přes přírubu a pro instalační přírubu mezi hlavou filtru a olejovou nádrží mohou uživatelé navrhnout a vyvrtat šest otvorů pro šrouby příruby na desce olejové nádrže podle na rozměry uvedené ve schématu. Odšroubováním horního krytu filtru lze vyměnit filtrační vložku nebo doplnit olej do nádrže.
